Paip pecah dalam rangkaian pemanasan daerah adalah antara kegagalan operasi yang paling menyusahkan. Insiden sedemikian memerlukan kos pembaikan kecemasan yang tinggi dan membawa kepada gangguan perkhidmatan yang meluas dan aduan pengguna. Pengalaman kejuruteraan praktikal menunjukkan bahawa paip pecah jarang berpunca daripada satu punca; sebaliknya, ia terhasil daripada kesan kumulatif pelbagai faktor dari semasa ke semasa.

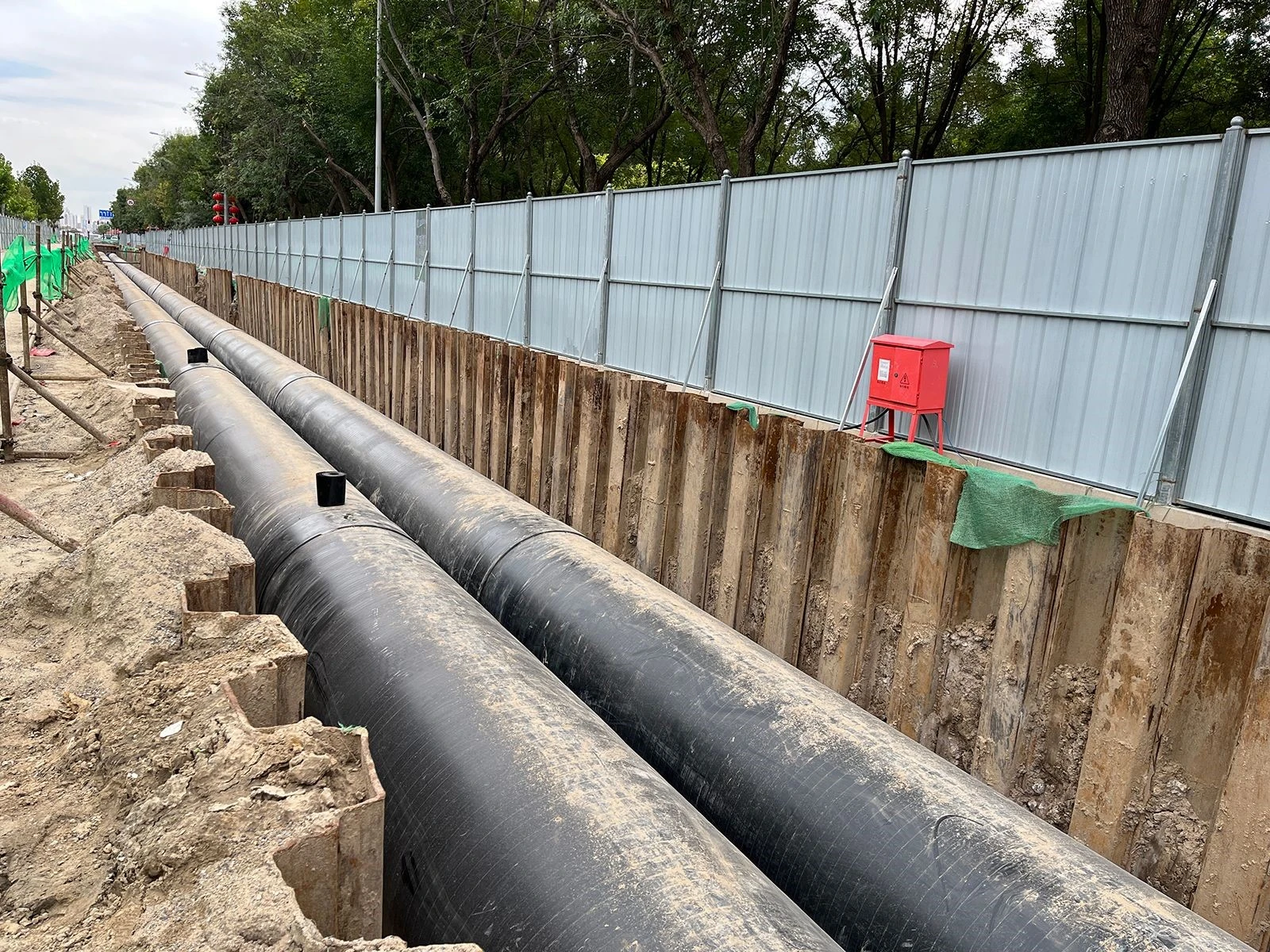

Kerosakan pada selongsong luar, membenarkan kemasukan air, adalah pencetus yang paling biasa. Selongsong luar paip bertebat terus{1}}pasang pasang siap berfungsi sebagai penghalang utama terhadap penyusupan air bawah tanah. Jika batuan tajam kekal di dalam parit semasa penimbusan semula, atau jika tanah timbusan tidak dipadatkan secara berlapis-lapis, selongsong itu boleh mengalami keretakan atau pun tusukan. Air bawah tanah perlahan-lahan meresap melalui kawasan yang rosak ini ke dalam lapisan buih poliuretana; sebaik sahaja buih menjadi berair, prestasi penebat haba menurun secara mendadak, dan lembapan mempercepatkan kakisan elektrokimia paip keluli di bawah-keadaan suhu tinggi. Selepas beberapa tahun beroperasi, lubang kakisan terbentuk pada dinding luar paip keluli, secara beransur-ansur mengurangkan ketebalan berkesannya sehingga ia tidak lagi dapat menahan tekanan dalaman dan pecah. Penggalian di tapak pecah sering mendedahkan buih sekeliling yang telah menjadi berair, lembut dan menghitam.
Rawatan yang tidak betul pada sendi medan dan sambungan mewakili satu lagi titik lemah. Walaupun kualiti bahagian paip bertebat agak mudah dikawal semasa pengeluaran kilang, sambungan medan memerlukan-proses kimpalan selongsong tapak dan suntikan buih-tertakluk kepada keadaan yang jauh kurang ideal berbanding persekitaran kilang. Pemanasan yang tidak mencukupi atau pengedap haba yang lemah-lengan mengecut, atau nisbah bancuhan yang salah dan ketumpatan-bahan berbuih yang tidak mencukupi, boleh mewujudkan titik kebocoran yang berpotensi dalam rangkaian. Selepas satu atau dua musim pemanasan, air bawah tanah atau lembapan meresap masuk di lokasi ini dan merebak ke sisi, akhirnya menyebabkan kegagalan-pengaruhan kakisan pada paip pembawa berhampiran sambungan.
Keadaan operasi yang melebihi had reka bentuk juga boleh mempercepatkan pecah paip. Had suhu jangka panjang-untuk buih poliuretana ialah lebih kurang 120 darjah ; jika suhu sederhana secara konsisten melebihi ambang ini, buih mengalami penuaan haba yang dipercepatkan, menjadi rapuh, mengecut dan berkarbonat. Tanpa perlindungan lapisan penebat, suhu paip keluli meningkat, meningkatkan tekanan haba. Pada masa yang sama, pengecutan buih mencipta lompang yang menghalang sokongan selongsong luar, yang membawa kepada kepekatan tegasan setempat semasa pengembangan terma dan pengecutan-kesan kumulatif yang akhirnya boleh mencetuskan letupan. Untuk mengurangkan risiko pecah paip, adalah penting untuk mengawal ketat kualiti timbusan dan pengedap sambungan semasa fasa pembinaan, sambil juga menjalankan pemeriksaan biasa dan ujian pencegahan pada bahagian paip yang berisiko tinggi kakisan semasa operasi. Daripada berbelanja besar untuk pembaikan kecemasan selepas letupan berlaku, adalah lebih baik untuk menumpukan perhatian dan perhatian yang lebih kepada setiap langkah proses awal.
